KONWERTER BEZPOŚREDNI W IZOLACJI PRĄDU I NAPIĘCIA DO ZASTOSOWAŃ KOLEJOWYCH PXN / R

referencje GPXN/RR

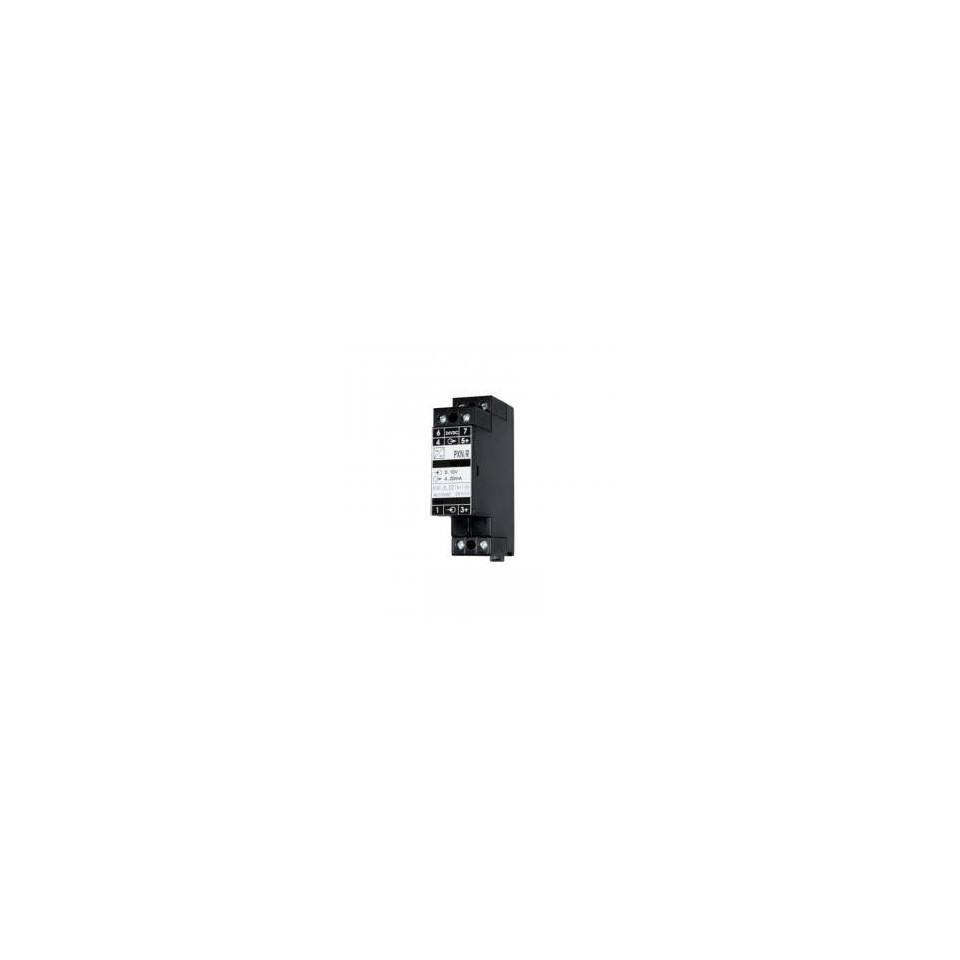

Konwerter typu PXN / R

Zakres temperatury roboczej -25 ° C do 70 ° C

Zakres temperatur przechowywania -40 ° C do 80 ° C

Dodatkowy zasilacz

16 do 300 VDC 90 do 250 VAC

na zamówienie: 20 - 60 VAC

Zasilacz bezprzerwowy: klasa S1 art .: 5.1.1.2

Maksymalne zużycie 1,5 VA

Napięcie sygnału wejściowego: ± 10 mV do ± 1500 V.

prąd: od ± 50 uA do ± 10 A.

Sygnał wyjściowy 0 do 20 mA, 4 do 20 mA, 0 do 10 V.

0 do ± 20 mA, 0 ± 10 V.

Równoważenie pętli wyjściowej min. 15 V (Rz - 750 omów) przy 20 mA

Maksymalne obciążenie wyjściowe napięcia 10 mA

Rezystancja wejściowa wejścia napięciowego typ. 100 kΩ / V

Spadek napięcia wejściowego prądu <0,54 V.

Limit prądu wejściowego typ. 30 mA (bezpiecznik elektroniczny)

Maks. błąd transferu <0,1%

Błąd liniowości <0,1%

Błąd temperatury <0,01% / ° C

Stała czasowa 1 ms, na zamówienie do 300 ms

Skrzynka ochronna / listwa zaciskowa IP 40 / IP 20

Waga 90 g

Stopień zanieczyszczenia środowiska PD1, PD2

Maksymalne napięcie robocze Przez izolację

kategoria przepięcia okablowania

OVI

OVI

Poziom izolacji OVIII:

Podstawowe

Zrób 1000 V RMS

Zrób 1000 V RMS

ulepszyć 1000V RMS

Zrób 1000 V RMS

Zrób 600 V RMS

Zrób 300 V RMS

Odległość i powierzchnia powietrza

wejście / wyjście + zasilanie

moc wyjściowa

min. 8 mm

min. 6,5 mm

Napięcie testowe Ua wejście / wyjście 5 kV RMS

Znamionowe napięcie udarowe Uni: 8 kV

Testy

Sprzęt elektroniczny używany w taborze kolejowym zgodnie z EN 50155

Testy na wstrząsy i wibracje zgodnie z EN 61373

Kompatybilność elektromagnetyczna zgodnie z EN 50121-3-2

Test izolacji zgodnie z EN 50124-1

Odporność na ogień

zgodnie z EN 45545-2 + A1

Cechy produktu KONWERTER BEZPOŚREDNI W IZOLACJI PRĄDU I NAPIĘCIA DO ZASTOSOWAŃ KOLEJOWYCH PXN / R

Moduł PXN / R przeznaczony jest do pomiaru sygnałów prądowych lub napięciowych pojazdów szynowych. Przetwarza sygnał wejściowy na izolowany, zunifikowany sygnał wyjściowy 4..20mA, 0..20mA, 0..10V, 0 .. ± 10V lub 0..20mA. Może przetwarzać sygnały DC w zakresie napięć od ± 10mV do ± 1500V i zakresie prądów od ± 50uA do ± 10A. Moduł jest zwykle używany do pomiaru sygnałów z boczników i dzielników średniego napięcia. Wyjście przetwornicy jest sygnałem aktywnym izolowanym od wejścia i zasilania pomocniczego.

Zasilanie z pętli wyjściowej PXN / R.

mierzy i izoluje wejściowy sygnał prądu stałego lub napięcia

 aktywuje bipolarny sygnał wejściowy i wyjściowy

znamionowe napięcie udarowe Uni: 8 kV

odległość powietrza i powierzchnia wlotu / wylotu: min. 8 mm

napięcie testowe Ua wejście / wyjście: 5 kV RMS

pomocniczy zasilacz 16-300 VDC 90-250 VAC

Montaż na szynie DIN 35

dokładność konwersji <0,1%

stała czasowa 1ms, na zamówienie do 300ms

TESTY, DEKLARACJE, KALIBRACJE

Wyposażenie elektroniczne stosowane w taborze zgodnie z normą EN 50155 z późniejszymi zmianami

Kompatybilność elektromagnetyczna zgodnie z normą EN 50121-3-2, z późniejszymi zmianami

Koordynacja izolacji zgodnie z normą EN 50124-1 z późniejszymi zmianami

Testy na wstrząsy i wibracje zgodnie z normą EN 61373 z późniejszymi zmianami

Ochrona przeciwpożarowa zgodnie z normą EN 45545-2 + A1 z późniejszymi zmianami spełnia wszystkie wymagania dla produktów monitorowanych zgodnie z tabelą 2 - obwód drukowany spełnia wszystkie wymagania R24 - skrzynka spełnia wszystkie wymagania R26
