CZUJNIK TEMPERATURY Z OBUDOWĄ ∅ 6 mm

Typ czujnika KTG 68B / R

Wrażliwy element typu wszystkie typy

Różnica temperatur

-40 ° C do 120 ° C (zakres pomiarowy można rozszerzyć - patrz modyfikacje)

Stopień ochrony IP 68 (1 bar) zgodnie z EN 60529

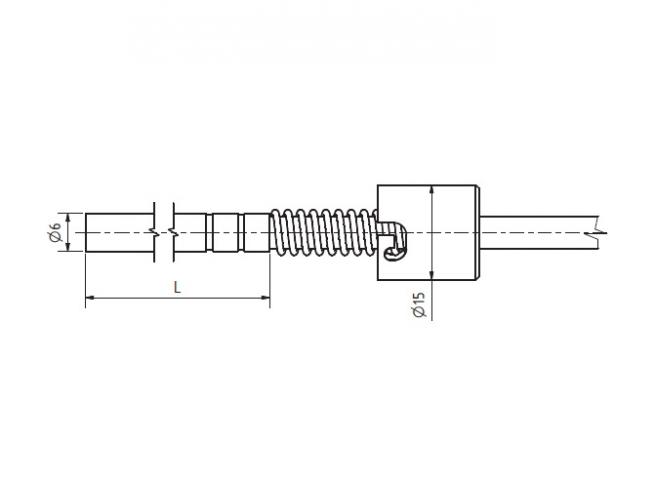

Średnica koperty 6 ± 0,1 mm

Długość obudowy L 10 do 100 mm

Materiał obudowy stal nierdzewna DIN 1.4301

Materiał / Rozmiar główki bagnetu mosiądz niklowany / L = 16 mm, Ř wewnętrzna 12,8 mm

Materiał sprężyny / wymiar stal nierdzewna DIN 1.4301

/ L = 200 mm, Ø zewnętrzna 6 mm, Ø drutu 0,7 mm

Ekranowany kabel wejściowy RADOX 2 x 0,5 mm2

Ekranowany RADOX 4 x 0,5 mm2

Rezystancja drutu

0,07 Ω dla 1 m kabla przy połączeniu 2-przewodowym

Czas odpowiedzi τ0,5 <9 s (w bieżącej wodzie przy 0,4 ms-1)

Rezystancja izolacji

> 200 MΩ przy 500 VDC, temperatura 25 ° C ± 3 ° C, wilgotność <80%

Średnia żywotność ≈ MTTF * 1,95 x 106 h

* W warunkach środowiskowych i operacyjnych określonych w zatwierdzonej metodologii testów.

Testy

Testy wstrząsowe i wibracyjne kategorii 2 zgodnie z EN 61373

Test izolacji 4 kVDC przez 1 minutę zgodnie z EN 50155

Odporność na ogień

zgodnie z EN 45545 (możliwe zgodnie z NFPA 130)

Międzynarodowa wysyłka

Dostawa standardowa lub ekspresowa

Bezpieczne płatności

Wszystkie płatności są bezpieczne i zatwierdzone.

Gwarancja najlepszej ceny

Skontaktuj się z nami, aby określić metodę płatności.

+ 33-233-611-670

Angielski - francuski - niemiecki - hiszpański

Szczegóły produktu do "CZUJNIK TEMPERATURY Z OBUDOWĄ ∅ 6 mm"

Rezystancyjny czujnik temperatury KTG 68B został opracowany dla segmentu pojazdów szynowych do pomiaru temperatury oleju napędowego w zbiornikach lokomotyw spalinowych i spalinowo-elektrycznych w ramach ekonomicznego systemu pomiaru i sygnalizacji pracy. W zbiorniku na olej napędowy znajduje się rura ze specjalnym adapterem do mocowania bagnetowego. W rurkę wkładany jest czujnik temperatury z mocowaniem bagnetowym zapobiegającym poluzowaniu mechanicznemu.

Zakres temperatur wynosi od -40 ° C do 120 ° C i tych limitów nie należy przekraczać nawet przez krótki czas. Czujnik można zastosować we wszystkich układach sterowania kompatybilnych z typami elementów detekcyjnych wyszczególnionych w tabeli parametrów technicznych. Czujnik posiada stopień ochrony IP 68 (1 bar) zgodnie z EN 60529.

Czujnik przeznaczony jest do pracy w nieagresywnym środowisku.

AKCESORIA

osłona termometryczna JS 130G

adapter bagnetowy

TESTY, DEKLARACJA, KALIBRACJE

Badania typu przeprowadza jednostka notyfikowana zgodnie z normą EN 50155 z późniejszymi zmianami, Zastosowania kolejowe - Wyposażenie elektroniczne taboru, art. 12.2.9, 12.2.11

- Test izolacji zgodnie z EN 50155, z późniejszymi zmianami

- Testy na wstrząsy i wibracje zgodnie z EN 61373, z późniejszymi zmianami

Wyrób spełnia parametry zgodne z normą EN 45545-2, z późniejszymi zmianami, Ochrona przeciwpożarowa pojazdów szynowych - Część 2: Wymagania dotyczące odporności materiałów i elementów na ogień. Materiały spełniają również wymagania normy przeciwpożarowej NFPA 130 z późniejszymi zmianami.

- zmienna konstrukcja pręta - długość L

- Wiodąca w swojej klasie precyzja (z wyjątkiem Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- możliwość lakierowania niestandardowych czujników temperatury (DALLAS, TSiC, KTY, SMT, TC itp.)

W przypadku zmiany ekranowanego przewodu silikonowego (niezgodny z normą EN 45545-2):

- zakres temperatur -50 ° C do 200 ° C

- możliwość dołączenia dwóch czujników

Ogólne warunki

  • referencje GKTG68BR
  • Imię lub Nazwa Firmy CZUJNIK TEMPERATURY Z OBUDOWĄ ∅ 6 mm
