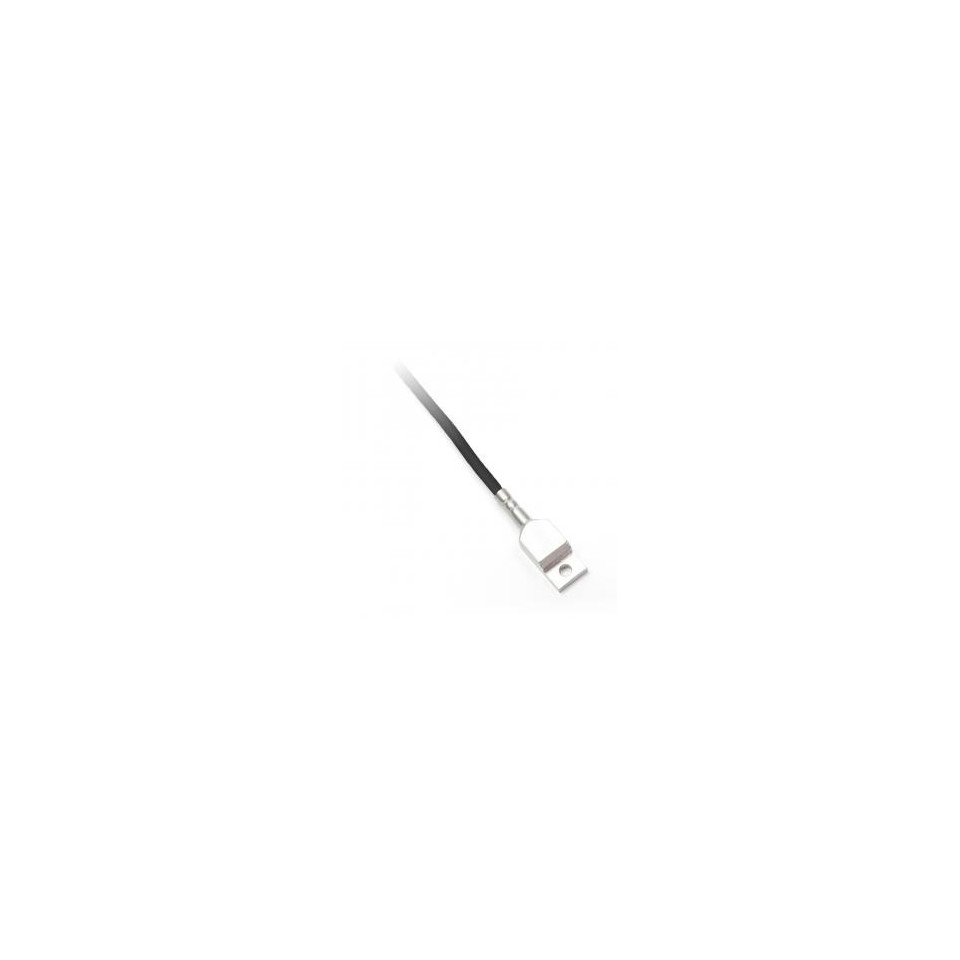

Rezystancyjne czujniki temperatury KTR 141

referencje GKTR141R

Dostawa w ciągu 3 do 5 tygodni

Typ czujnika KTR 141A / R KTR 141E / R

Wrażliwy element typu wszystkie typy

Zakres temperatur -40 ° C do 120 ° C (zakres pomiarowy można rozszerzyć - patrz modyfikacje)

Stopień ochrony IP 65 zgodnie z EN 60529

Wymiar obudowy 40 x 12 x 8 mm

Średnica otworu do mocowania 4.1 mm

Materiał obudowy stal nierdzewna DIN 1.4301 stop aluminium 424441.6

Ekranowany kabel wejściowy RADOX 2 x 0,5 mm2

Ekranowany RADOX 4 x 0,5 mm2

Rezystancja żyły 0,07 Ω na 1 m kabla przy połączeniu 2-przewodowym

Czas odpowiedzi τ0,5 <7 s (w bieżącej wodzie przy 0,4 ms-1)

Rezystancja izolacji> 200 MOhm przy 500 VDC, 25 ° C ± 3 ° C, wilgotność <80%

Testy wstrząsowe i wibracyjne

kategoria 2 zgodnie z EN 61373

Test izolacji 4 kVDC przez 1 minutę zgodnie z EN 50155

Odporność na ogień

zgodnie z EN 45545 i zgodnie z NFPA 130

Cechy produktu Rezystancyjne czujniki temperatury KTR 141

Rezystancyjne czujniki temperatury KTR 141A / R a KTR 141E / R przeznaczone są do pomiaru temperatury powierzchni ciał stałych o gładkiej powierzchni. W segmencie zastosowań pojazdów szynowych czujniki przeznaczone są m.in. do pomiaru temperatury powierzchni listew przypodłogowych konwerterów i chłodnic elementów wykonawczych oraz akumulatorów awaryjnych lokomotyw elektrycznych.

Zakres temperatur wynosi od -40 ° C do 120 ° C i tych limitów nie należy przekraczać nawet przez krótki czas. Czujnik może być stosowany we wszystkich systemach sterowania kompatybilnych z typami elementów detekcyjnych wyszczególnionych w tabeli parametrów technicznych. Czujnik spełnia stopień ochrony IP 65 zgodnie z normą EN 60529 z późniejszymi zmianami.

Czujnik jest przeznaczony do pracy w środowisku nieagresywnym chemicznie.

TESTY, DEKLARACJA, KALIBRACJE

Badania typu przeprowadza jednostka notyfikowana zgodnie z normą EN 50155 z późniejszymi zmianami, Zastosowania kolejowe - Wyposażenie elektroniczne taboru, art. 12.2.9, 12.2.11

- Test izolacji zgodnie z EN 50155, z późniejszymi zmianami

- Testy na wstrząsy i wibracje zgodnie z EN 61373, z późniejszymi zmianami

Wyrób spełnia parametry zgodne z normą EN 45545-2, z późniejszymi zmianami, Ochrona przeciwpożarowa pojazdów szynowych - Część 2: Wymagania dotyczące odporności materiałów i elementów na ogień. Materiały spełniają również wymagania normy przeciwpożarowej NFPA 130 z późniejszymi zmianami.

- Wiodąca w swojej klasie precyzja (z wyjątkiem Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- możliwość lakierowania niestandardowych czujników temperatury (DALLAS, TSiC, KTY, SMT, TC itp.)

- możliwość rozmiaru i materiału obudowy

W przypadku zmiany ekranowanego przewodu silikonowego (niezgodny z normą EN 45545-2):

- zakres temperatur -50 ° C do 200 ° C

- możliwość dołączenia dwóch czujników

Te produkty mogą interesują Cię

Dostawa w ciągu 3 do 5 tygodni

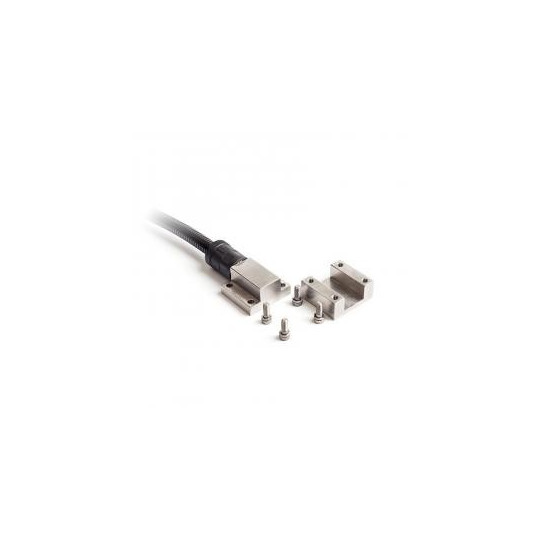

POMIAR TEMPERATURY ŁOŻYSK OSI

POMIAR TEMPERATURY ŁOŻYSK OSI

Rodzaj czułego elementu: wszystkie typy Różnica temperatur: -40 ° C do 120 ° C (zakres pomiarowy można rozszerzyć - v ...
Dostawa w ciągu 3 do 5 tygodni

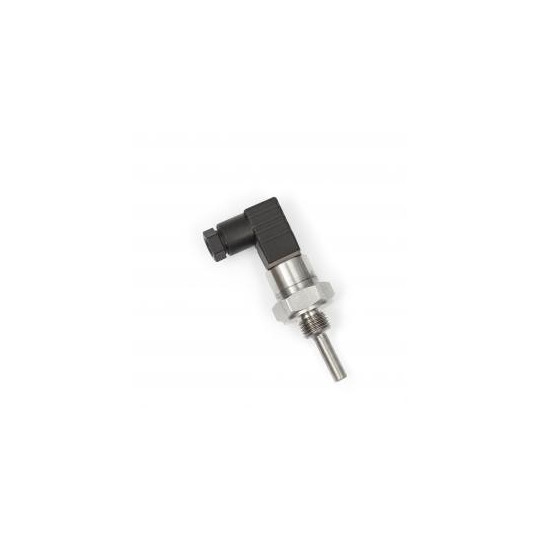

CZUJNIK TEMPERATURY KTG 6 M6, OK 12
