POMIAR TEMPERATURY POWIETRZA CHŁODZĄCEGO SILNIKÓW TRAKCYJNYCH ELEKTRYCZNYCH

referencje GKTR069 / RR

Dostawa w ciągu 3 do 5 tygodni

Rodzaj czujnika: KTR 069/R

Rodzaj wrażliwego elementu:  wszystkie typy

Różnica temperatur: -40 ° C do 120 ° C (zakres pomiarowy można rozszerzyć - patrz modyfikacje)

Znak ochronny: IP 67 zgodnie z EN 60529

Średnica koperty: 6 ± 0,1 mm

Długość koperty: L 10 do 100 mm

Materiał obudowy: stal nierdzewna DIN 1.4301

Kabel wejściowy:

- Ekranowany RADOX 2 x 0,5 mm2

- Ekranowany RADOX 4 x 0,5 mm2

Rezystancja drutu: 0,07 Ω dla 1 m kabla przy połączeniu 2-przewodowym

Czas odpowiedzi: τ0,5 <7 s (w bieżącej wodzie przy 0,4 ms-1)

Rezystancja izolacji: > 200 MΩ przy 500 VDC, temperatura 25 ° C ± 3 ° C i wilgotność <80%

Przeciętne życie ≈ MTTF * 1,95 x 106 godz

* W warunkach środowiskowych i operacyjnych określonych w zatwierdzonej metodologii testów.



Testy:

Testy na wstrząsy i wibracje: kategoria 2 zgodnie z EN 61373

Test izolacji: 4 kVDC przez 1 minutę zgodnie z EN 50155

Odporność na ogień : zgodnie z EN 45545 i zgodnie z NFPA 130

Cechy produktu POMIAR TEMPERATURY POWIETRZA CHŁODZĄCEGO SILNIKÓW TRAKCYJNYCH ELEKTRYCZNYCH

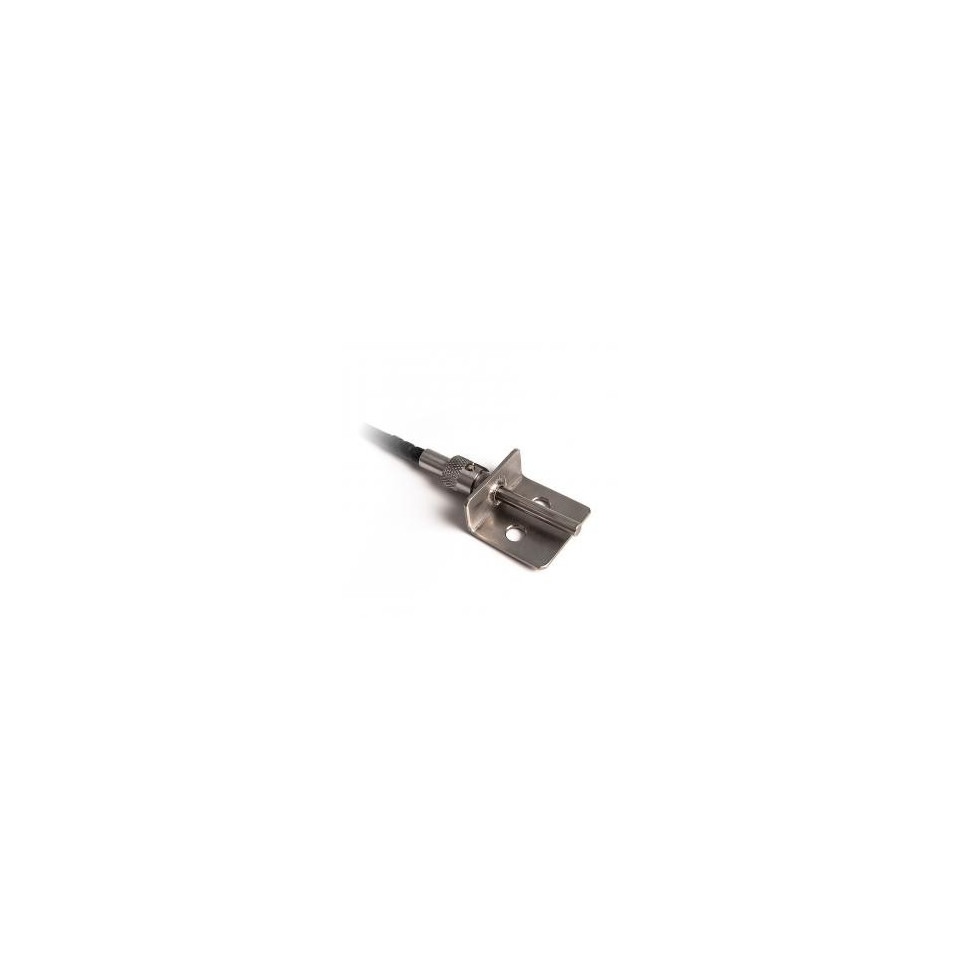

Czujnik temperatury KTR069/R przeznaczony jest do pomiaru temperatury substancji gazowych, ciekłych lub stałych. W segmencie zastosowań pojazdów szynowych został wyprodukowany do pomiaru temperatury powietrza chłodzącego elektryczne silniki trakcyjne lokomotyw manewrowych. Specjalny adapter z mocowaniem bagnetowym zabezpiecza czujnik przed poluzowaniem.

Zakres temperatur to -40°C do 120°C i limity te nie powinny być przekraczane nawet przez krótki czas. Obudowa czujnika temperatury oraz adapter z mocowaniem bagnetowym wykonane są ze stali nierdzewnej. Czujnik może być stosowany do wszystkich systemów sterowania zgodnych z typami elementów detekcyjnych wymienionymi w tabeli parametrów technicznych. Czujnik jest zgodny ze stopniem ochrony IP 67 zgodnie z normą EN 60529 z późniejszymi zmianami.

Czujnik jest przeznaczony do pracy w środowisku nieagresywnym chemicznie.

- zmienna konstrukcja pręta - długość L

- możliwość pokrycia dwóch wrażliwych elementów

- Wiodąca w swojej klasie precyzja (z wyjątkiem Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- możliwość lakierowania niestandardowych czujników temperatury (DALLAS, TSiC, KTY, SMT, TC itp.)

W przypadku zmiany ekranowanego przewodu silikonowego (niezgodny z normą EN 45545-2):

- zakres temperatur -50 ° C do 200 ° C

- możliwość dołączenia dwóch czujników
