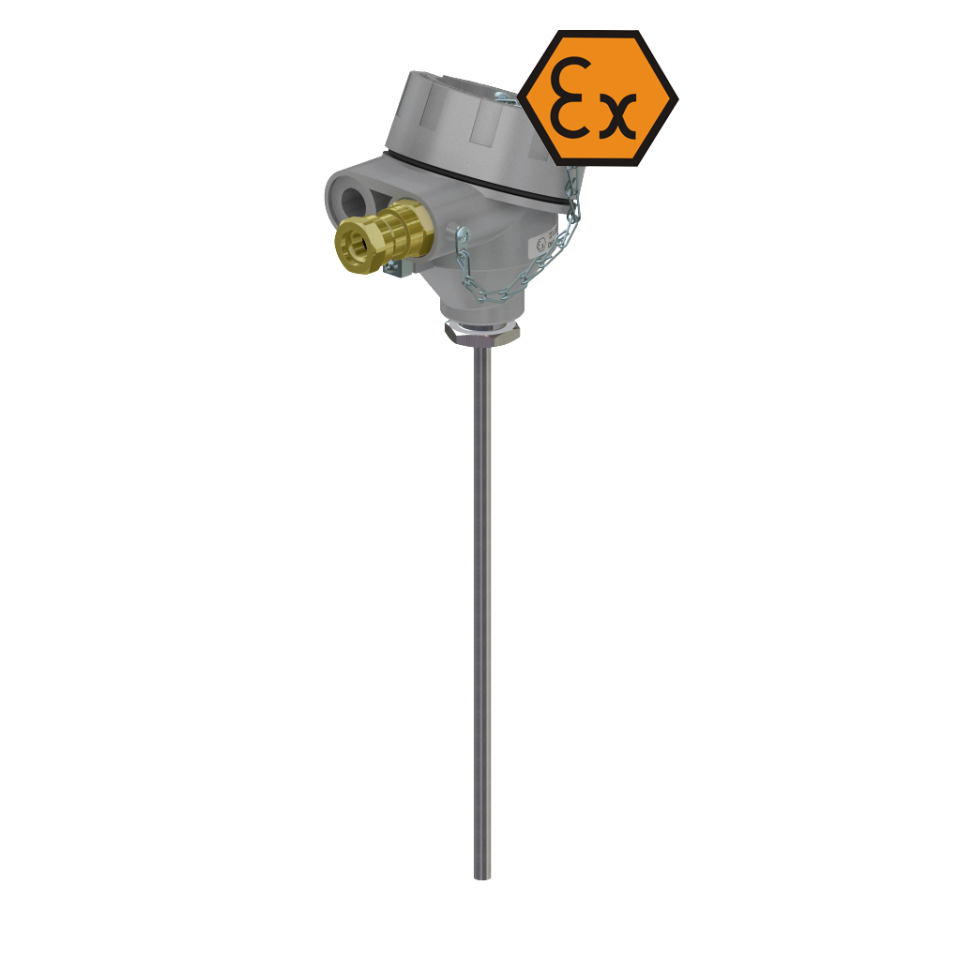

Termopara o szybkiej reakcji z głowicą przyłączeniową - w wykonaniu ATEX

referencje GXD-TTIR / GXD-APTTIR

  • Zakres temperatur projektowych: -40… + 1200 ° C
  • Instalacje technologiczne we wszystkich gałęziach przemysłu
  • Instalacja w strefach niebezpiecznych:
    Gazy, opary, mgły (G): strefa 1, 2
    Pył (D): strefa 21, 22
    Kopalnie: M2

Cechy produktu Termopara o szybkiej reakcji z głowicą przyłączeniową - w wykonaniu ATEX

Cechy

  • Pojedyncze i podwójne TC
  • Wymienny wkład pomiarowy z izolacją mineralną
  • Średnica osłony: Ř3, Ř4,5, Ř6, Ř8 mm
  • Materiał płaszcza: Inconel®600 (2.4816) lub inny
  • Dławnica kablowa ATEX I M2, II GD, IP65 (średnica kabla Ø5..10mm)
  • Sygnał wyjściowy: TC lub 4..20 mA (opcja)


instrukcje składania

Podpisane czujniki np. jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  zostały zaprojektowane do pomiaru temperatury w strefach 1 (21) i 2 (22).

Opis

Czujnik składa się z wymiennego wkładu pomiarowego i aluminiowej głowicy przyłączeniowej, gdzie możliwy jest montaż przetwornika temperatury z sygnałem wyjściowym 4-20 mA / HART® lub Profibus®PA.

Długość i średnicę osłony, głowicę przyłączeniową, a także rodzaj i liczbę czujników oraz dokładność można dobrać indywidualnie do danego zastosowania.

Przetwornik temperatury (opcja)

Przetwornik montowany jest wewnątrz głowicy przyłączeniowej czujnika, bezpośrednio na wkładzie pomiarowym.

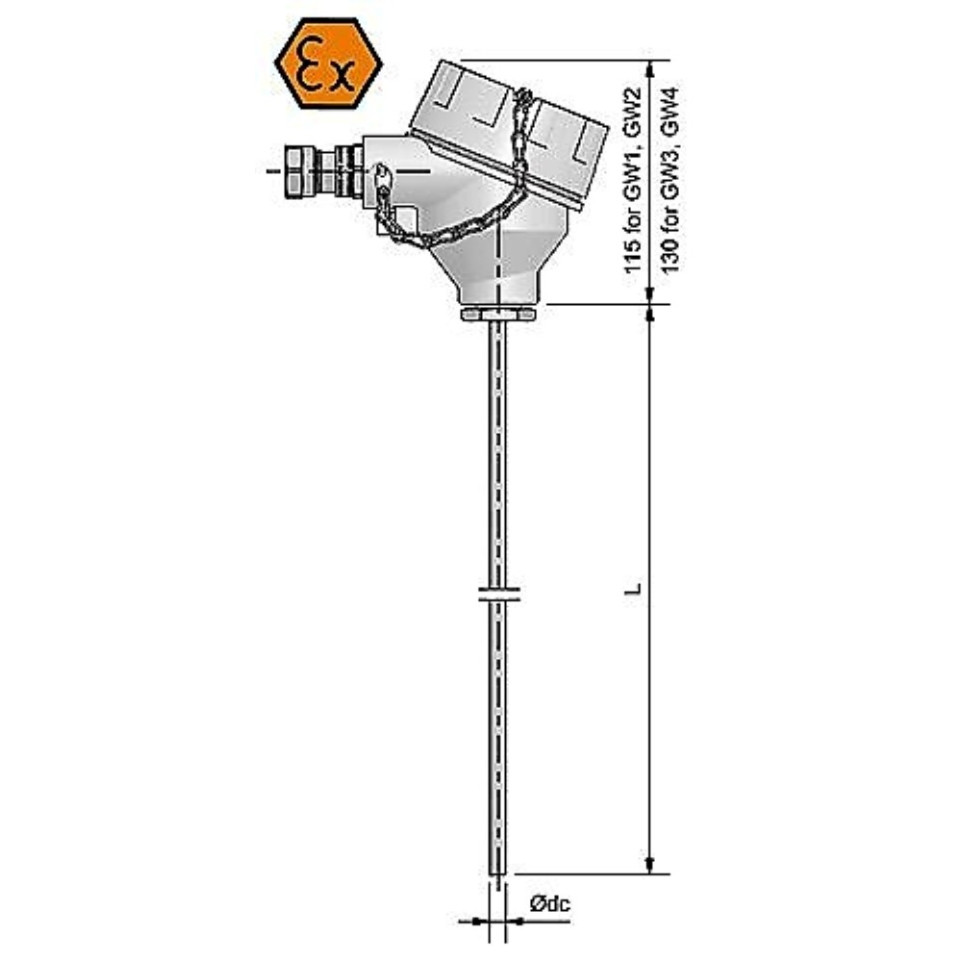

Wpisz GW1 aluminium, dławik kablowy M20x1,5
Wpisz GW2 aluminium, 2 x dławik kablowy M20x1,5
Wpisz GW3 aluminiowy dławik kablowy M20x1,5 z okienkiem na lokalny wyświetlacz LED (LPI-02)
Wpisz GW4 aluminium, 2 x dławik kablowy M20x1,5, z okienkiem na lokalny wyświetlacz LED (LPI-02)
Wpisz S1 dławik kablowy M20x1,5 ze stali nierdzewnej
Wpisz S2 stal nierdzewna, 2 x dławik kablowy M20x1,5
