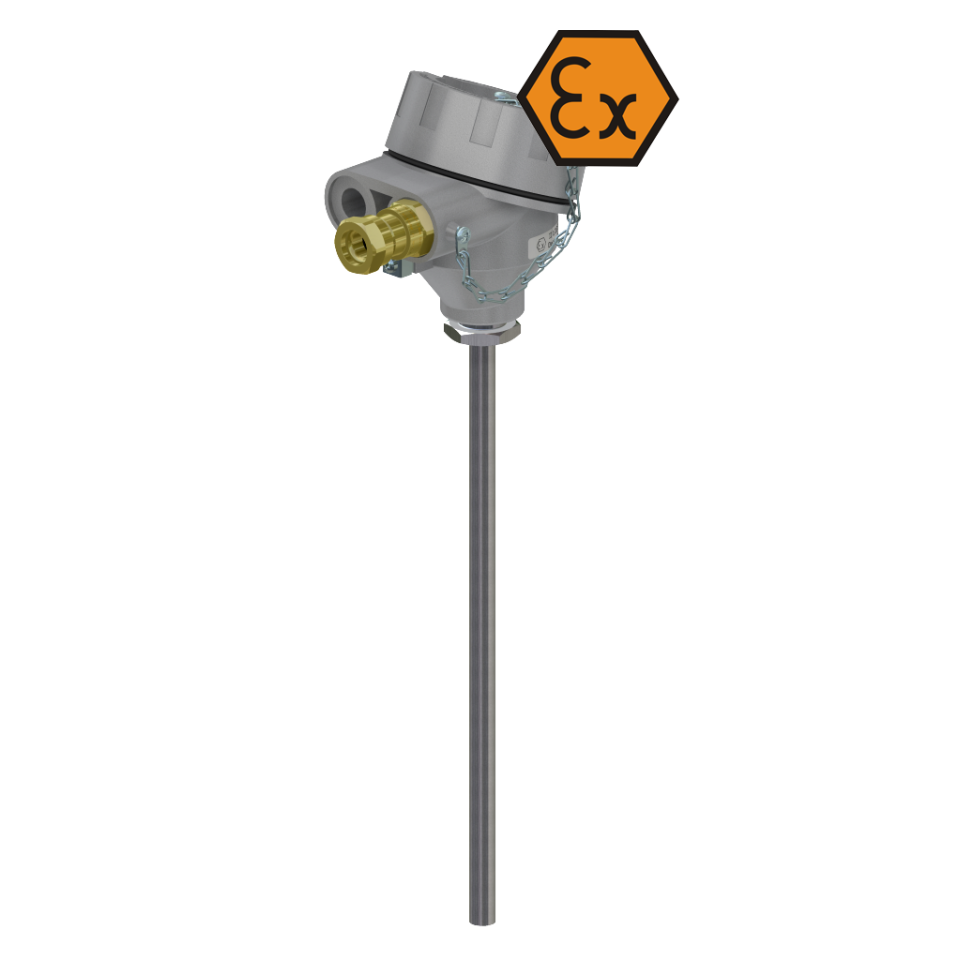

Termopara z głowicą przyłączeniową - przeciwwybuchowa ATEX

Numer referencyjny: GXD-TTPR / GXD-APTTPR

Termopara z głowicą przyłączeniową - przeciwwybuchowa ATEX
  • Zakres temperatur projektowych: -40… + 800 ° C
  • Instalacje technologiczne we wszystkich gałęziach przemysłu
  • Instalacja w strefach niebezpiecznych:
    Gazy, opary, mgły (G): strefa 0, 1, 2
    Pył (D): strefa 20, 21, 22
    Kopalnie: M2

Międzynarodowa wysyłka

Dostawa standardowa lub ekspresowa

Bezpieczne płatności

Wszystkie płatności są bezpieczne i zatwierdzone.

Gwarancja najlepszej ceny

Skontaktuj się z nami, aby określić metodę płatności.

+ 33-233-611-670

Angielski - francuski - niemiecki - hiszpański

Szczegóły produktu o "Termopara z głowicą przyłączeniową - przeciwwybuchowa ATEX"

caractéristiques

  • Pojedyncze i podwójne TC
  • Wymienny wkład pomiarowy z izolacją mineralną
  • Przyłącze procesowe przyspawane do rury ochronnej
  • Średnica rur ochronnych: Ø9, Ø10, Ø11, Ø12, Ø15 mm
  • Materiał rury ochronnej: stal nierdzewna 1.4541 (AISI321) lub inna
  • Dławnica kablowa ATEX I M2, II GD, IP65 (średnica kabla Ø5..10mm)
  • Sygnał wyjściowy: TC lub 4..20 mA (opcja)


instrukcje składania

Podpisane czujniki np. jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et np. jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db  zostały zaprojektowane do pomiaru temperatury we wszystkich strefach wybuchów gazów, cieczy, mgły i pyłów. W strefie 0 lub 20 może być tylko rura ochronna. Głowica przyłączeniowa może znajdować się tylko w strefach 1 (21) lub 2 (22). Granicą między strefami jest połączenie gwintowe.

Podpisane czujniki np. jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  zostały zaprojektowane do pomiaru temperatury w strefach 1 (21) i 2 (22).

Opis

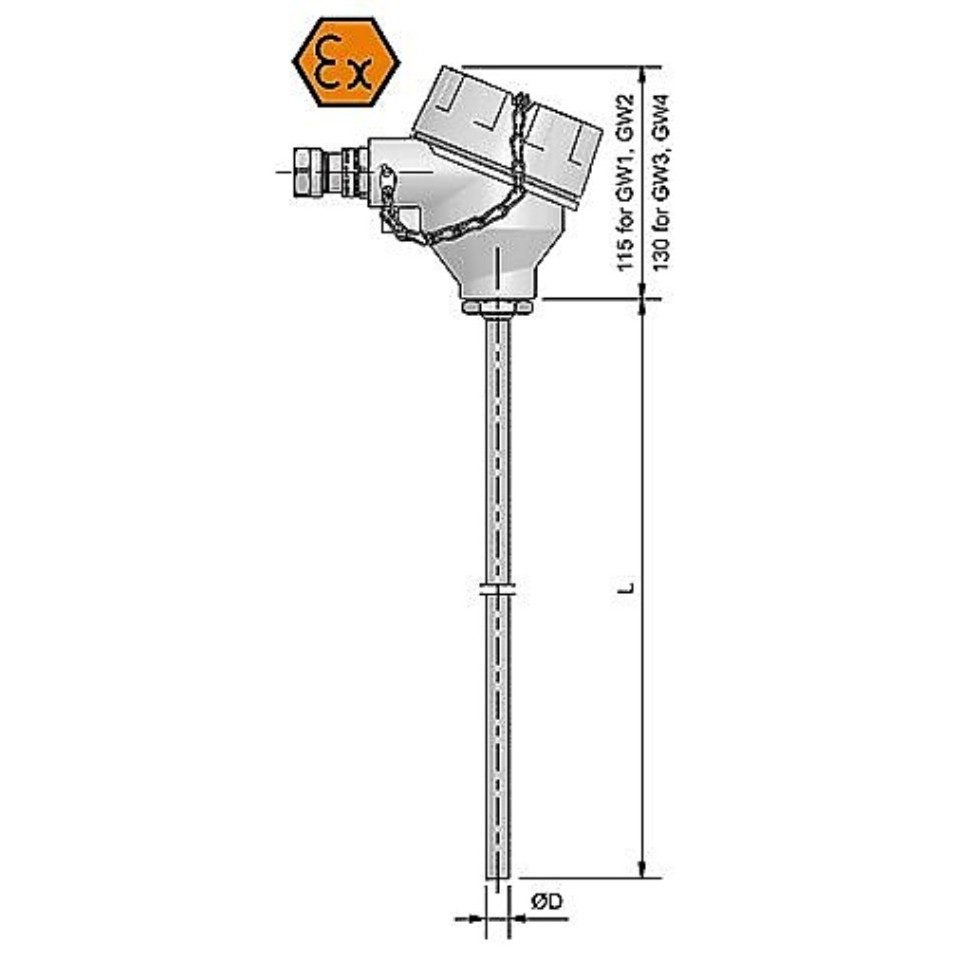

Czujnik składa się z wymiennego wkładu pomiarowego, zewnętrznej rury ochronnej (osłony termometrycznej) i aluminiowej głowicy przyłączeniowej, w której możliwy jest montaż przetwornika temperatury z sygnałem wyjściowym 4-20 mA / HART® lub Profibus®PA.

Wkład pomiarowy jest wymienną częścią kompletnego czujnika, co skraca czas i zmniejsza koszty utrzymania urządzenia pomiarowego zainstalowanego w obiekcie. Sprężynowe mocowanie wkładu pomiarowego zapewnia doskonały docisk na dnie rurki ochronnej, skraca czas reakcji na zmiany temperatury i zwiększa dokładność pomiaru oraz redukuje drgania naturalne, unikając w ten sposób usterek mechanicznych i elektrycznych.

Długość i konstrukcję osłony termometrycznej, głowicę przyłączeniową, a także rodzaj i liczbę czujników oraz dokładność można dobrać indywidualnie do danego zastosowania.

Przetwornik temperatury (opcja)

Przetwornik montowany jest wewnątrz głowicy przyłączeniowej czujnika, bezpośrednio na wkładzie pomiarowym.



Wpisz GW1 aluminium, dławik kablowy M20x1,5
Wpisz GW2 aluminium, 2 x dławik kablowy M20x1,5
Wpisz GW3 aluminiowy dławik kablowy M20x1,5 z okienkiem na lokalny wyświetlacz LED (LPI-02)
Wpisz GW4 aluminium, 2 x dławik kablowy M20x1,5, z okienkiem na lokalny wyświetlacz LED (LPI-02)
Wpisz S1 dławik kablowy M20x1,5 ze stali nierdzewnej
Wpisz S2 stal nierdzewna, 2 x dławik kablowy M20x1,5

Ogólne warunki

  • referencje GXD-TTPR / GXD-APTTPR
  • Imię lub Nazwa Firmy Termopara z głowicą przyłączeniową - przeciwwybuchowa ATEX

Funkcje

  • Typ produktu 2x termopara
    Termoelement
  • Maksymalna temperatura robocza 800 ° C
  • średnica 9mm
    10mm
    11mm
    12mm
    15mm
  • Model Sonda zaciskowa
  • Typ termopary E
    J
    K
    N
    T
  • Certyfikacja ATEX EXD
  • Długość kabla Z listwą zaciskową
