Termopara z głowicą przyłączeniową z krótkim czasem reakcji - przeciwwybuchowa ATEX

referencje GXD-TTGNR / GXD-APTTGNR

  • Zakres temperatur projektowych: -40… + 800 ° C
  • Instalacje technologiczne we wszystkich gałęziach przemysłu
  • Instalacja w strefach niebezpiecznych:
    Gazy, opary, mgły (G): strefa 1, 2
    Pył (D): strefa 21, 22
    Kopalnie: M2

Cechy produktu Termopara z głowicą przyłączeniową z krótkim czasem reakcji - przeciwwybuchowa ATEX

caractéristiques

  • Pojedyncze i podwójne TC
  • Wymienny wkład pomiarowy z izolacją mineralną
  • Przyłącze procesowe przyspawane do rury ochronnej
  • Średnica rury ochronnej: Ø6, Ø8, Ø9 mm
  • Materiał rury ochronnej: stal nierdzewna 1.4541 (AISI321) lub inna
  • Dławnica kablowa ATEX I M2, II GD, IP65 (średnica kabla Ø5..10mm)
  • Sygnał wyjściowy: TC lub 4..20 mA (opcja)


instrukcje składania

Podpisane czujniki np. jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db  zostały zaprojektowane do pomiaru temperatury w strefach 1 (21) i 2 (22).

Opis

Termometry z termoparą z tej serii są przeznaczone do bezpośredniego wkręcania w proces, głównie do zbiorników i rurociągów. Termometry te są odpowiednie do mediów ciekłych i gazowych przy umiarkowanym obciążeniu mechanicznym iw normalnych warunkach chemicznych.

Budowa

Czujnik składa się z wymiennego wkładu pomiarowego, zewnętrznej rury ochronnej (osłony termometrycznej) z szyjką i aluminiowej głowicy przyłączeniowej, do której można podłączyć przetwornik temperatury z sygnałem wyjściowym 4-20 mA / HART® lub Profibus®PA.

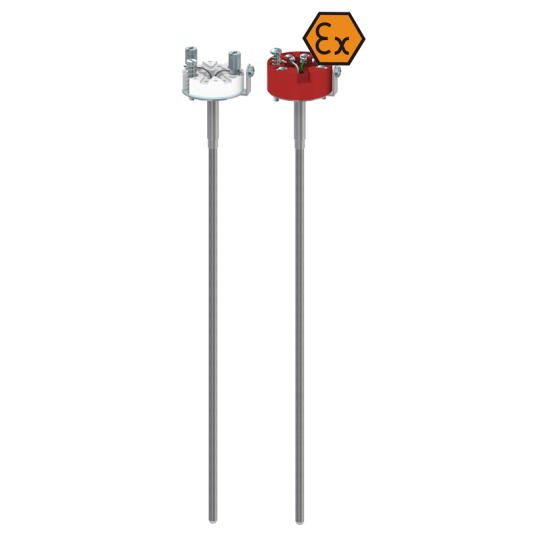

Wkład pomiarowy jest wymienną częścią kompletnego czujnika, co skraca czas i zmniejsza koszty utrzymania urządzenia pomiarowego zainstalowanego w obiekcie. Sprężynowe mocowanie wkładu pomiarowego zapewnia doskonały docisk na dnie rurki ochronnej, skraca czas reakcji na zmiany temperatury i zwiększa dokładność pomiaru oraz redukuje drgania naturalne, unikając w ten sposób usterek mechanicznych i elektrycznych.

Długość zanurzeniową, przyłącze procesowe, konstrukcję osłony termometrycznej, głowicę przyłączeniową, a także rodzaj i liczbę czujników oraz dokładność można dobrać indywidualnie do danego zastosowania.

Przetwornik temperatury (opcja)

Przetwornik montowany jest wewnątrz głowicy przyłączeniowej czujnika, bezpośrednio na wkładzie pomiarowym.



Wpisz GW1 aluminium, dławik kablowy M20x1,5
Wpisz GW2 aluminium, 2 x dławik kablowy M20x1,5
Wpisz GW3 aluminiowy dławik kablowy M20x1,5 z okienkiem na lokalny wyświetlacz LED (LPI-02)
Wpisz GW4 aluminium, 2 x dławik kablowy M20x1,5, z okienkiem na lokalny wyświetlacz LED (LPI-02)
Wpisz S1 dławik kablowy M20x1,5 ze stali nierdzewnej
Wpisz S2 stal nierdzewna, 2 x dławik kablowy M20x1,5
