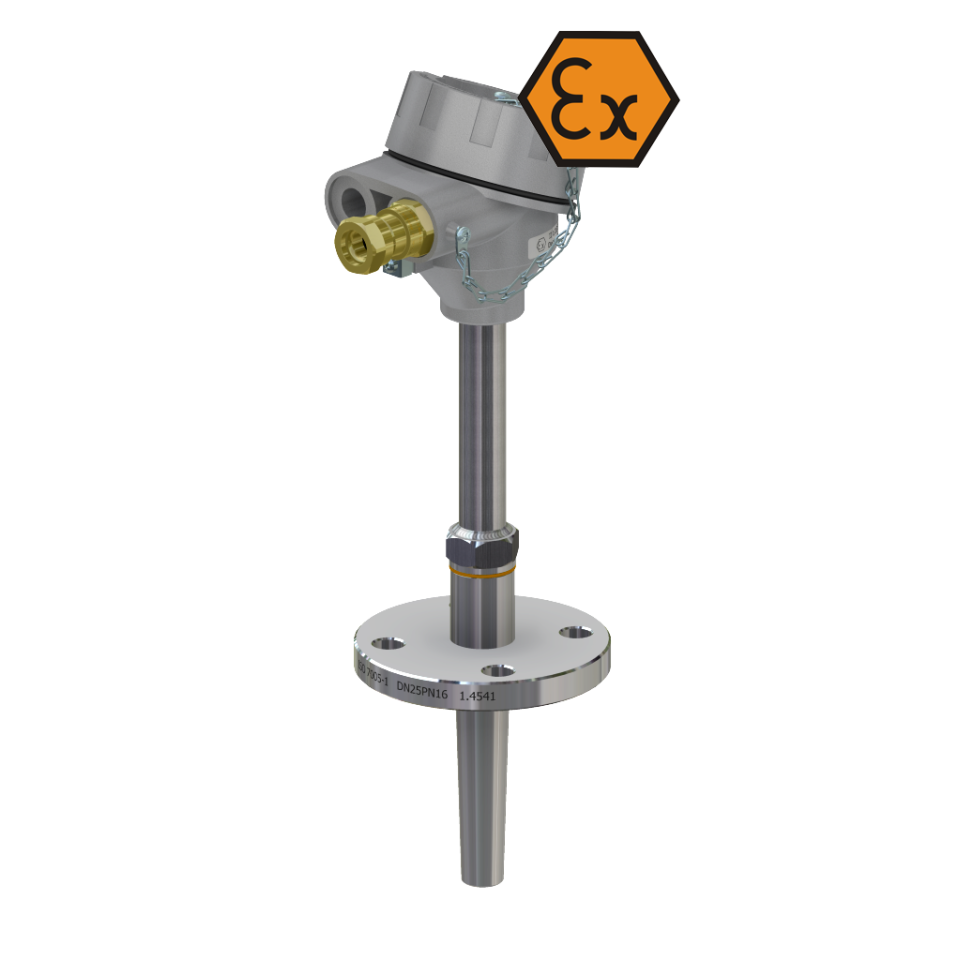

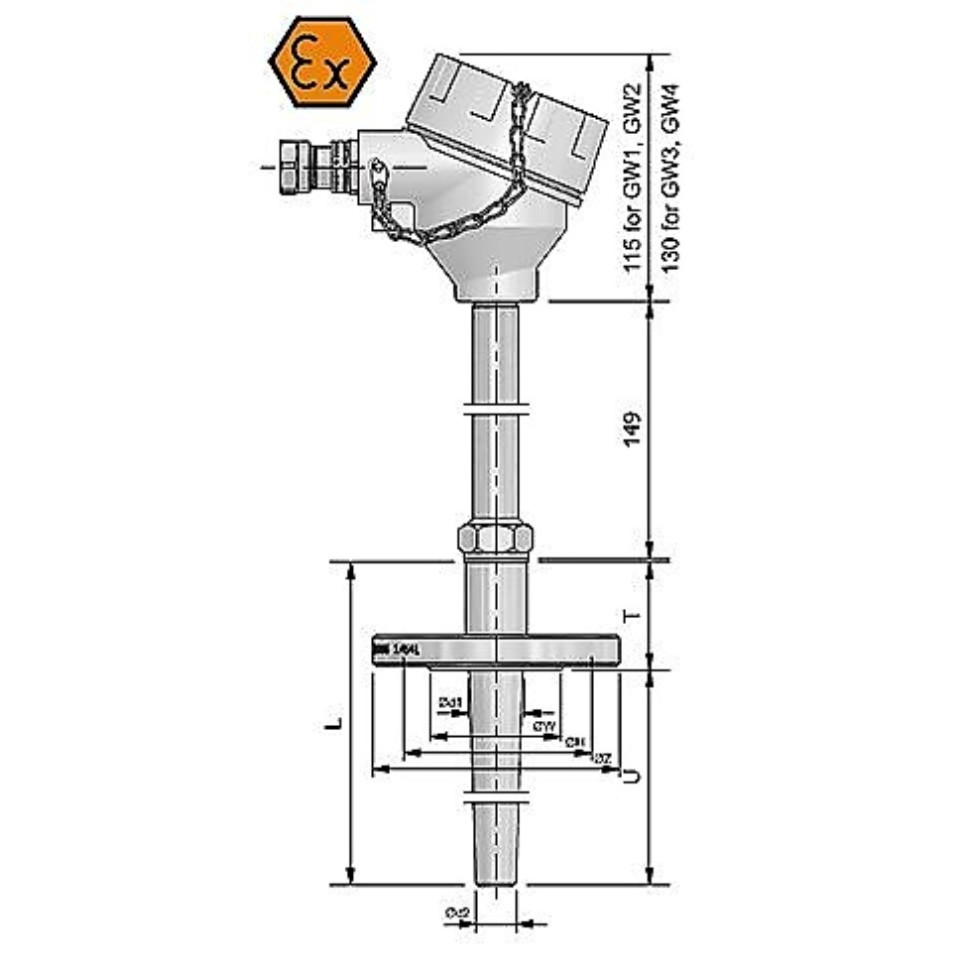

Termometr rezystancyjny głowicy przyłączeniowej z kołnierzem i redukcją - przeciwwybuchowy ATEX

caractéristiques

• Pojedyncze i podwójne RTD
• Wymienny wkład pomiarowy z izolacją mineralną
• Masywna rękawica obrobiona maszynowo (przewiercona) odpowiednia do wysokich ciśnień
• Średnice osłon termometrycznych: indywidualne, według specyfikacji klienta
• Materiał osłony: stal nierdzewna 1.4541 (AISI321) lub inna
• Dławnica kablowa ATEX I M2, II GD, IP65 (średnica kabla Ø5..10mm)
• Sygnał wyjściowy: RTD lub 4..20 mA (opcja)




instrukcje składania

Podpisane czujniki np. jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et np. jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db  zostały zaprojektowane do pomiaru temperatury we wszystkich strefach wybuchów gazów, cieczy, mgły i pyłów. W strefie 0 lub 20 może być tylko rura ochronna. Głowica przyłączeniowa może znajdować się tylko w strefach 1 (21) lub 2 (22). Granicą między strefami jest połączenie gwintowe.

Podpisane czujniki np. jpg II 2G IIC Tx Gb  et ex.jpg II 2D Ex tb IIIC TX Db   zostały zaprojektowane do pomiaru temperatury w strefach 1 (21) i 2 (22).

Opis

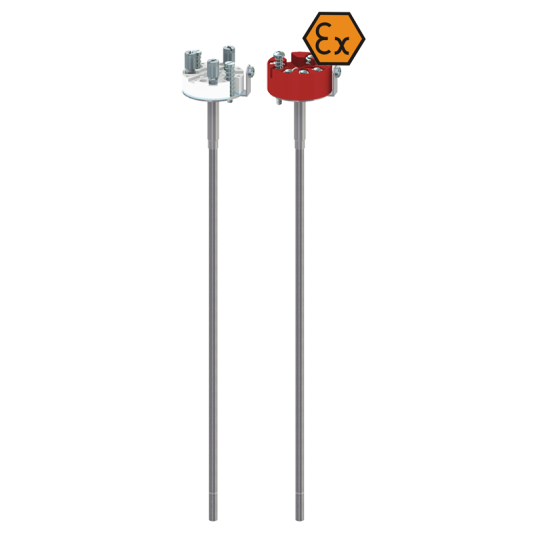

Czujnik składa się z wymiennego wkładu pomiarowego, wywierconej osłony termometrycznej, szyjki i aluminiowej głowicy przyłączeniowej, gdzie możliwy jest montaż przetwornika temperatury z sygnałem wyjściowym 4-20 mA / HART® lub Profibus®PA.

Wkład pomiarowy jest wymienną częścią kompletnego czujnika, co skraca czas i zmniejsza koszty utrzymania urządzenia pomiarowego zainstalowanego w obiekcie. Sprężynowe mocowanie wkładu pomiarowego zapewnia doskonały docisk na dnie rurki ochronnej, skraca czas reakcji na zmiany temperatury i zwiększa dokładność pomiaru oraz redukuje drgania naturalne, unikając w ten sposób usterek mechanicznych i elektrycznych.

Długość i konstrukcję osłony termometrycznej, głowicę przyłączeniową oraz rodzaj i liczbę czujników, dokładność i sposób podłączenia można dobrać indywidualnie do danego zastosowania.

Przetwornik temperatury (opcja)

Przetwornik montowany jest wewnątrz głowicy przyłączeniowej czujnika, bezpośrednio na wkładzie pomiarowym.

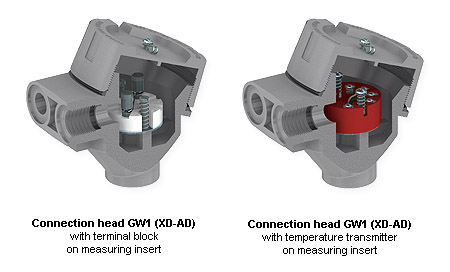

	Wpisz GW1	aluminium, dławik kablowy M20x1,5
	Wpisz GW2	aluminium, 2 x dławik kablowy M20x1,5
	Wpisz GW3	aluminiowy dławik kablowy M20x1,5 z okienkiem na lokalny wyświetlacz LED (LPI-02)
	Wpisz GW4	aluminium, 2 x dławik kablowy M20x1,5, z okienkiem na lokalny wyświetlacz LED (LPI-02)
	Wpisz S1	dławik kablowy M20x1,5 ze stali nierdzewnej
	Wpisz S2	stal nierdzewna, 2 x dławik kablowy M20x1,5
