Termometr oporowy z wyświetlaczem i złączem - ATEX Exi / Exd

caractéristiques

• Czytelny wyświetlacz o średnicy 60 mm zapewnia wyraźne wskazanie skali procesu, wspierane przez radialny wykres słupkowy.
• Trzy przyciski optyczne działające nawet w trudnych warunkach (opcja)
• Łatwe w obsłudze menu prowadzą przez programowanie za pomocą przewijanych tekstów pomocy
• Funkcjonalność HART® 7 z kompatybilnością HART® 5
• Sprężynowy wkład pomiarowy zapewnia niezawodny kontakt z osłoną
• Średnica osłony: Ř6 ÷ Ř15 mm lub inna na zamówienie
• Materiał osłony termometrycznej: stal nierdzewna AISI321 (1.4541), AISI316L (1.4404) lub inny na zamówienie
• Wysoka precyzja w całym zakresie temperatur roboczych




instrukcje składania

Podpisane czujniki ATEX II 1/2G  et ATEX II 1/2D zostały zaprojektowane do pomiaru temperatury we wszystkich strefach wybuchów gazów, cieczy, mgły i pyłów. W strefie 0 lub 20 może być tylko rura ochronna. Głowica przyłączeniowa może znajdować się tylko w strefach 1 (21) lub 2 (22). Granicą między strefami jest połączenie gwintowe.

Podpisane czujniki ATEXII 2G et ATEX II 1/2D zostały zaprojektowane do pomiaru temperatury w strefach 1 (21) i 2 (22).

Opis

 Czujnik składa się z wymiennego wkładu pomiarowego, spawanej osłony termometrycznej z przyłączem procesowym oraz przetwornika temperatury PR7501 montowanego na miejscu.

Wkład pomiarowy jest wymienną częścią kompletnego czujnika, co skraca czas i zmniejsza koszty utrzymania urządzenia pomiarowego zainstalowanego w obiekcie. Sprężynowe mocowanie wkładu pomiarowego zapewnia doskonały docisk na dnie rurki ochronnej, skraca czas reakcji na zmiany temperatury i zwiększa dokładność pomiaru oraz redukuje drgania naturalne, unikając w ten sposób usterek mechanicznych i elektrycznych.

Długość zanurzeniową, przyłącze procesowe, konstrukcję i materiał osłony termometrycznej, głowicę przyłączeniową można dobrać indywidualnie do danego zastosowania.

Szczegóły, które robią różnicę

Przetwornik temperatury HART® PR7501 do montażu obiektowego z wyświetlaczem i przyciskami optycznymi umożliwia łatwe programowanie, serwis i diagnostykę z przodu czujnika. Wyświetlacz czujnika można obracać co 90 stopni, aby ułatwić przeglądanie w pionie lub w poziomie.

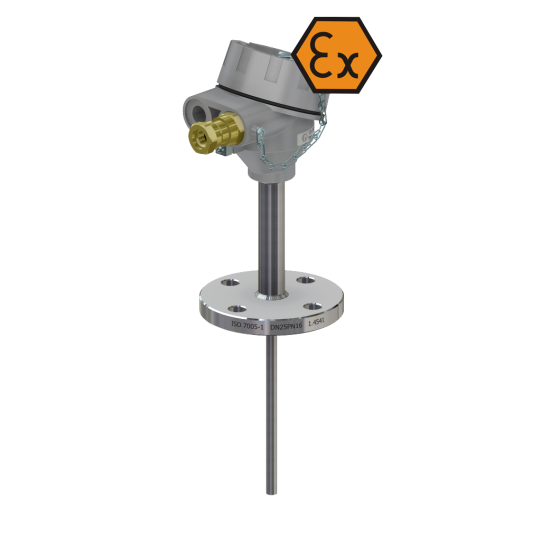

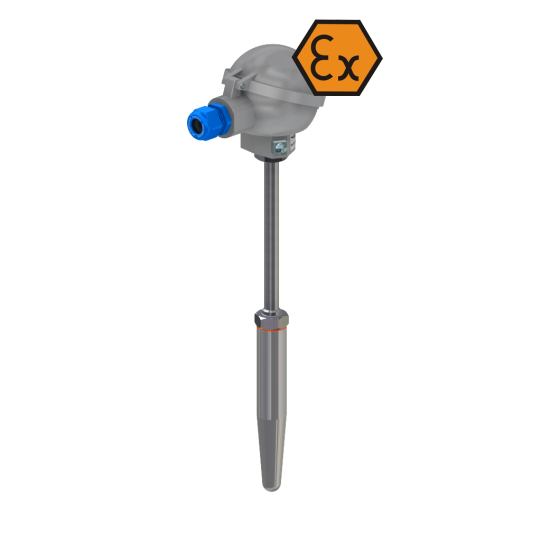

Przykład instalacji czujnika

Obraz	Przyciski optyczne
	z
	bez
